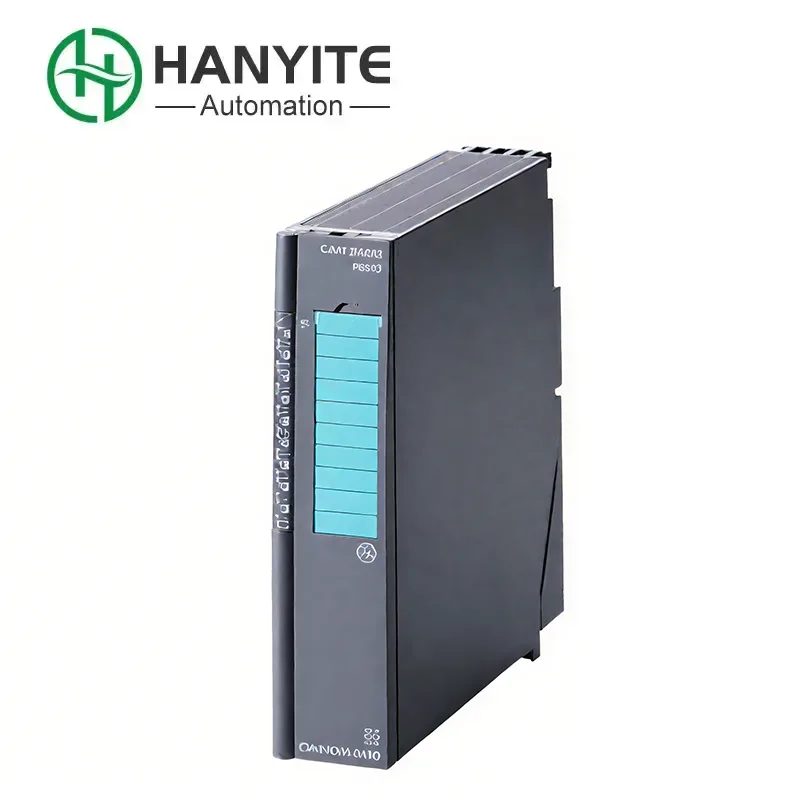

Siemens 6ES7134-7TD00-0AB0

Siemens 6ES7134-7TD00-0AB0 Analogisyöttömoduuli (HART-protokolla) ‌

Tuotteen yleiskatsaus‌

‌6ES7134-7TD00-0AB0‌ on korkean suorituskyvyn ‌4-kanava Hart-yhteensopiva analogisyöttömoduuli, joka on suunniteltu ‌Siemens ET200ISP‌: lle hajautetut I/O-järjestelmät. Se tukee ‌2-johdon lähettimen yhteyksiä‌ ja on sertifioitu ‌haaroisiin ympäristöihin‌ (ex ib [ia ga] IIC T4 GB, Ex IB [IA IIIC DA] IIC T4 GB). Sitä käytetään laajasti ‌process -automaatiossa‌, etenkin teollisuudenaloilla, kuten ‌chemikaalit, öljy ja kaasu ja lääkkeet

Tärkeimmät ominaisuudet‌

‌Hart-protokollan tuki‌: Mahdollistaa yhteydenpidon ‌-yhteensopivien lähettimien kanssa‌, mikä mahdollistaa samanaikaisen analogisen signaalin ja digitaalisen diagnostisen tiedonsiirron.‌

‌Intrinec Safety (IS) ‌: Sertifioitu käytettäväksi ‌zone 1 ja vyöhykkeen 2 vaarallisilla alueilla‌ (ATEX/IECEX) .‌

‌ Korkea tarkkuus‌: 16-bittinen resoluutio tarkan analogisen signaalin mittauksen varalta.‌

‌Fast Response‌: Optimoitu reaaliaikaisten prosessinhallintasovelluksiin.‌

Tekniset eritelmät

Parametriarvo

‌ Sisäiset kanavat‌ 4 (eristetty)

‌Signaalityyppi‌ 4–20 mA (2-johdin lähettimet)

‌Pohja -aika‌ <100 ms kanavaa kohti

‌ voimankulutus‌ <2,5 W

Temp.

‌Certifications‌ Atex, IECEX, UL

Sovellukset‌

‌Prosessiautomaatio‌: Käytetään ‌SCADA- ja PLC -järjestelmissä‌ paineen, lämpötilan ja virtausanturien seurantaan.‌

‌Hart -laitteen integrointi‌: Tukee ‌remote -diagnostiikkaa ja parametrien säätöjä‌ kenttäinstrumentteja.‌

‌Ontrial Safety‌: Soveltuu ‌-esittelyalttiihin ympäristöihin (esim. Jalostamot, kemialliset kasvit) .‌

Ohjelmointi ja kokoonpano‌

‌TIA -portaali/Vaihe 7 Yhteensopiva‌: Voidaan konfiguroida Siemens '‌profinet‌ tai ‌pa (prosessiautomaatio) ‌ verkkojen kautta.‌

‌Hart Data Access‌:

‌Method 1‌: Määritä Hart -muuttujat ‌i/o -kuva -alueelle‌ (yksinkertainen, mutta osoitetila rajoitettu) .‌

‌Method 2‌: Käytä ‌SFC58/SFC59‌ -toimintoja edistyneelle HART -viestintälle (vaatii manuaalisen ohjelmoinnin) .‌

Hinnoittelu ja saatavuus‌

‌Lista Price‌: ~ ￥ 3 654,00 (verovapautuksella, jakelan ehdoista) .‌

‌Suppliers‌:

Hanyite -automaatiotekniikka
