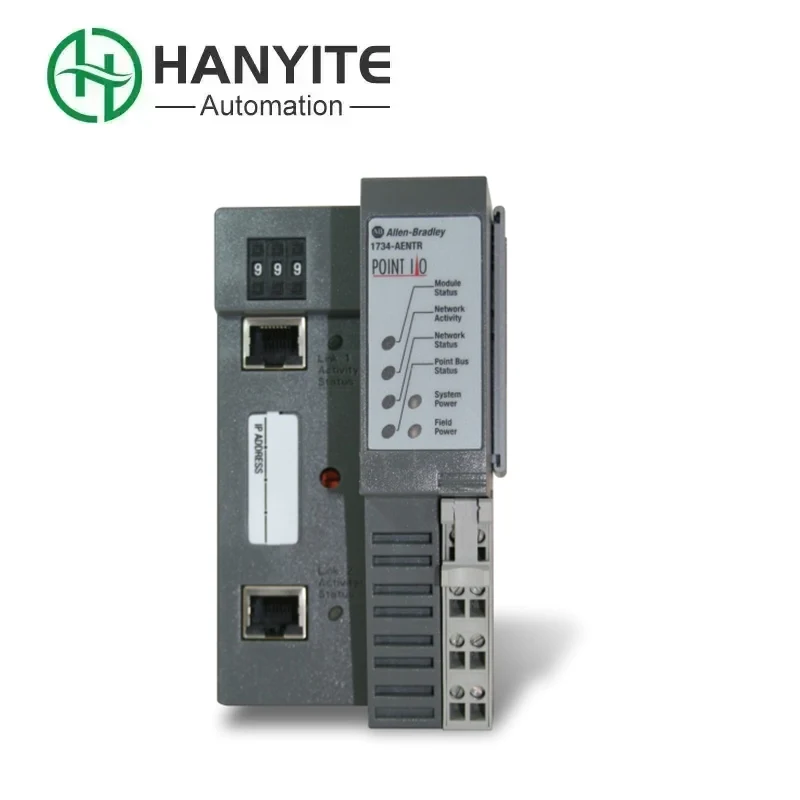

Allen Bradley 1734-Aentr

Hanyite suosittelee Allen Bradley 1734-Aentr, kaksoisternettikohdan I/O-viestintäsovitin. Sitä käytetään ensisijaisesti Point I/O -telineiden yhdistämiseen Ethernet/IP -verkkojen keskusohjaimiin, jotka tukevat tiedonvaihtoa kenttälaitteiden (kuten anturien ja toimilaitteiden) ja teollisuusautomaatiojärjestelmien ohjaimien välillä. Tämä moduuli, osa 1734 -sarjaa, tarjoaa joustavan verkon topologian yhteensopivuuden ja tehokkaan tiedonsiirron, joten se käytetään laajasti valmistusautomaatiossa.

1734-Aentr-ydintoiminnot ja tekniset ominaisuudet

Verkkoviestinnän ominaisuudet

Protokollat ​​ja nopeudet: tukee TCP/UDP/IP-protokollia, joiden siirtonopeudet ovat 10/100 Mbps, toimivat puolialue- tai täysdupleksitiloissa ja automaattisen neuvottelun. Tämä tarjoaa paremman joustavuuden ja tehokkuuden.

Topologiatuki: Yhteensopiva renkaan, tähti-, puu- ja päivänkakkara-ketjun (lineaaristen) verkkotopologioiden kanssa, siinä on kaksi sulautettua kytkinporttia (RJ-45-liittimet) ja tukee luokan 5 tai luokan 6 kierretyn parin kaapelointia. Tämä laajentaa sovellusskenaarioita ja parantaa merkittävästi tuotannon tehokkuutta. Monikontrollerikunta: Kommunikoi useiden skannerimoduulien tai ohjaimien kanssa samanaikaisesti eliminoimalla verkon aikataulun ja reititystaulukoiden tarve. Tämä tekee siitä helpompaa ja tehokkaampaa käyttää, luomalla suurempaa arvoa yrityksellesi.

Virtalähde ja asennus

Tehovaatimukset: vaatii ulkoisen 24 VDC -virtalähteen, mikä parantaa huomattavasti turvallisuutta.

Asennusmenetelmä: Asenna pystysuoraan DIN -kiskoon, joka sijaitsee piste I/O -järjestelmän vasemmalla puolella, ja se toimii verkkoyhteysrajapintana pääohjaimeen. Tämä tarjoaa parannettua teknistä tukea, jonka avulla operaattorit voivat ottaa yhteyttä Hanyeen milloin tahansa kysymyksillä.

1734-Aentr IP-osoitteen kokoonpano

Staattinen IP: Tämä on oletuskokoonpano. Osoite pysyy muuttumattomana sähkökatkon jälkeen varmistaen vakaan viestinnän. Se tarjoaa korkeamman turvallisuuden.

Dynaaminen IP: Soveltuu tiettyihin skenaarioihin, mutta osoitteen muutokset voivat aiheuttaa viestintävirheitä, mikä vaatii teknikkoja käyttämään varovaisuutta toiminnan aikana.

Mitkä ovat 1734-Aentrin sovitinmoduulit ja tarvikkeet?

Mitkä ovat varotoimenpiteet 1734-atrin käyttämiseen?

Asennuspaikka: Pisteen I/O -telineen vasemmalla puolella on oltava koko I/O -järjestelmän verkon sisääntulopiste.

Kaapelivaatimukset: Käytä luokan 5 tai luokan 6 kierretyn parin kaapelia varmistaaksesi vakaan signaalinsiirron ja estä tuotantoprosessien häiriöt.

IP -osoitteen valinta: Suosittele staattista IP -määritystä, jotta vältetään dynaamisten IP -osoitteiden aiheuttamat viestinnän keskeytykset. Tämä vaatii erittäin erikoistunutta teknistä asiantuntemusta.
