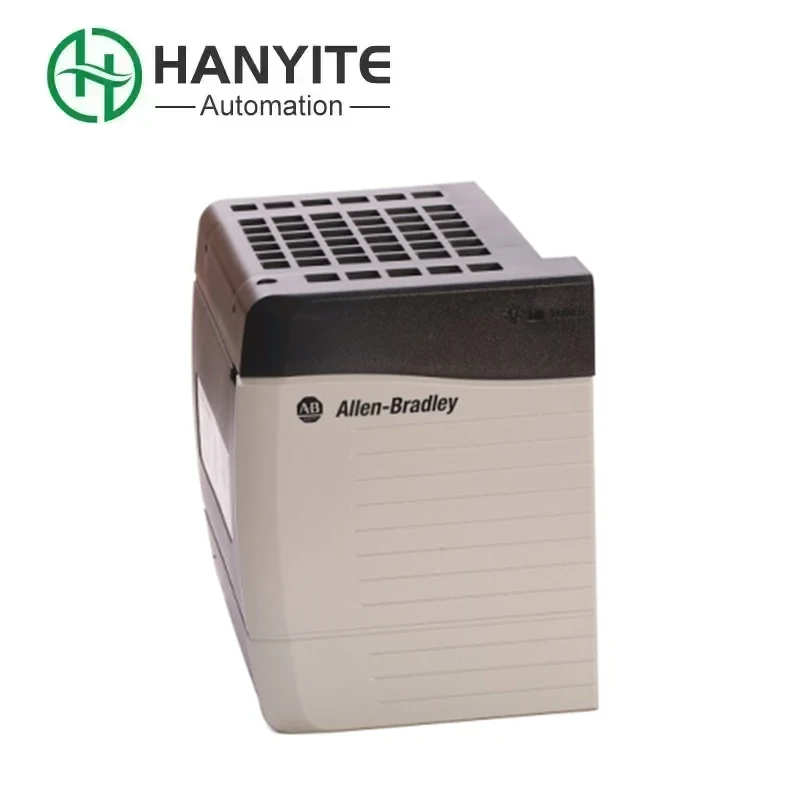

Allen Bradley 1756-PA72

Allen Bradley 1756-PA72 Hanyiten tarjoama virtalähde moduuli on Rockwell Automation Contrologix -sarjan virtalähdemoduuli. Sitä käytetään ensisijaisesti 1756 -telineen kanssa, joka tarjoaa 1,2 V, 3,3 V, 5 V ja 24 V DC -tehon telineen takaosaan. Se on asennettu telineen vasemmalle puolelle ja pistoke suoraan takalevyyn. Moduulin valinta vaikuttaa telinetyypin valintaan. Tämä moduuli on Allen-Bradley/Rockwell Automationin valmistama tavallinen vaihtovirtamoduuli, joka on osa Contrologix Power Module -tuotelinjaa. Se on saanut positiivista asiakaspalautetta.

K: Allen Bradley 1756-PA72 Power Moduulin tekniset tiedot

V: Syöttöominaisuudet: Tulojännite on 120/240 V AC, käyttöjännitealue on 85-265 V AC; Syöttöteho on 100 VA/100 W; Syöttötehotaajuus on 47-63 Hz. Siinä on laaja valikoima sovelluksia. Erinomainen ympäristön sopeutumiskyky ja turvallisuus.

Lähtöominaisuudet: Voi tarjota 1,2 V, 3,3 V, 5 V ja 24 V DC -tehon; Nykyinen kyky on 1,5A @ 1,2 VDC. Yritysteknikkojen tulisi kiinnittää erityistä huomiota tähän näkökohtaan.

Muut tekniset tiedot: Virrankulutusluokitus on 25W välillä 0 - 60 ° C, virrankulutusluokitus on 85,3 Btu/tunti; Suurin INRUSH -virta on 20A; Suurin virta on 15a, enimmäismuuntajan kuormitus 100VA; Jatkuva jännitteen eristäminen on 250 V; Vahvistettu eristystyyppi on testattu 3500 VDC: lle 60 sekunnin ajan. Yritysoperaattorit ovat tervetulleita ottamaan yhteyttä Hanyite -henkilöstöön milloin tahansa.

K: Mitkä ovat yleiset vikatyypit ja oireet?

V: Epänormaali tehonlähtö

Tämä ilmenee epänormaalilla moduulin indikaattoreilla (kuten ilman sähkövaloa tai tasaista hälytysvaloa), mikä voi aiheuttaa alavirran laitteiden sammuttamisen tai uudelleenkäynnistyksen. Tarkista, että tulojännite on nimellisalueella ja että lähtöä ei ole ylikuormitettu tai oikosulku.

Viestinnän keskeytys

Jos moduuli menettää viestintää pääohjaimen kanssa, se voi johtua löysästä viestintärajapinnasta tai viallisesta optisesta eristyspiiristä. Diagnostiikka voidaan suorittaa RS-232-rajapinnan (25-nastainen uros-D-tyypin liitin) kautta 9600 BAUD: lla. Teknikkojen tulisi kiinnittää erityistä huomiota tähän näkökulmaan.

Diagnostiset hälytykset

Moduulissa on sisäänrakennettu viantunnistuspiiri, joka seuraa jatkuvasti voimakaiteita, säätimiä ja sisäisiä väyläitä. Jos tapahtuu ohimenevä vika, vikakoodi voidaan lukea käyttämällä Diagread Diagnostic -työkalua; Pysyvien vikojen osalta laitteiston enemmistöäänestyspiirin tila on tarkistettava. Yritysteknikot ovat tervetulleita ottamaan yhteyttä Hanyite -henkilöstöön milloin tahansa.

Vianmääritys- ja vianetsintävaiheet

1. Alustava tarkastus

Varmista, että moduuli on asennettu turvallisesti fyysiseen aukkoon ja että kaksoiskisko on kytketty oikein.

Mittaa tulojännitteen stabiilisuus poissulkemaan sähköverkkojen vaihtelut tai löysät yhteydet.

2. diagnostiikkatyökalun sovellus

Yhdistä Diagread-ohjelmistoon TriconeX-diagnostisen käyttöliittymän (RS-232) kautta, jotta voit lukea muistin käyttö- ja viestintäväylän tilan lokit.

Jos "viestintäprosessorin vika" näytetään, tarkista Motorola MPC860 -prosessorin (32-bittinen, 50MHz) käyttötila ja Flash ROM -tietojen eheys.

Klo 3. Laitteiden vaihtaminen ja vika-sietävä toiminta

Jos pysyvä vika diagnosoidaan, online-moduulin vaihtoa tuetaan ja järjestelmä siirtyy automaattisesti vika-sietokykyiseen tilaan (luottaa vian havaitsemispiiriin ja redundanttiin).

Ennen korvaamista kokoonpanotiedot on varmistettava, jotta uusi moduulin laiteohjelmistoversio on yhteensopiva alkuperäisen järjestelmän kanssa. Operaattorit voivat ottaa yhteyttä Hanyeen milloin tahansa.

K: Millainen myynnin jälkeinen palvelu Hanyite tarjoaa?

V: Tarjoamme 24/7 teknisen vihjelinjan, ilmaisen osien vaihtopalvelun kahden vuoden takuusajan kuluessa ja räätälöityjen ohjelmien kehittämistuen. Ota rohkeasti yhteyttä, jos sinulla on kysymyksiä. Ostosta varten tunnista Hanyite Kiinassa. Tarjoamme 24 tunnin konsultointipalveluita.
